产品展示 / PRODUCTS
当前位置:首页 > 产品中心 > 元器件测试 > 低挡元器件测试 > TL282X系列LCR数字电桥

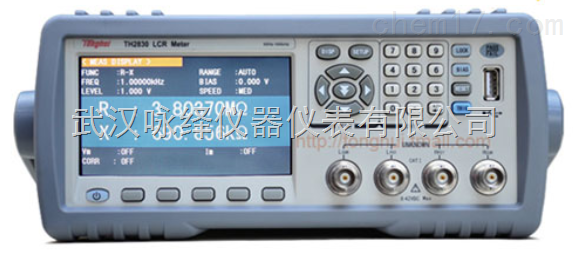

LCR数字电桥
名称 LCR数字电桥
型号 TL282X系列
报价
特点 TH283X系列LCR数字电桥
■ 中英文可选操作界面
■ Z高200kHz测试频率
■ 6位读数分辨率
■ 10mVrms-2.0Vrms可编程测试电平。内置0-±5V/50mA偏置源
■ DCR测试功能,50mV-2V可编程测试电平,分辨率10微欧
■ Ls-Rd/Lp-Rd功能(L,Rd同时显示)
■ Z高测试速度13ms/次
■ 30Ω欧姆、100Ω欧姆可选}
  • 详细内容

简要介绍

TH283X系列是新一代低成本,高性能紧凑型LCR数字电桥,采用工艺和高密度电路设计,浓缩大型LCR测试仪的精华,紧凑,小巧.取消传统机械电源开关,采用软件控制电源开关.0.05%的基本精度和良好的测试稳定性可与高端机型媲美.配备4.3寸LCD显示屏和全新升级的界面系统.美观大方,操作简便.仪器提供丰富的接口,兼容标准SCPI指令,可方便地组成各种测试系统,满足检验,生产,科研的各种需求.

技术参数

型号

TH2830

TH2830L

TH2831

TH2832



基本测量准备度(详见技术说明书)

LCRZ

0.05%

0.10%

0.05%



DCR

0.10%



校准条件

预热时间:≥30; 环境温度:23±5; 信号电压:1Vvrms 清零:OPENSHORT: 测试电缆长度:0 m





测试信号频率

50Hz-100kHZ,34 50Hz 60Hz 75Hz 100Hz 120Hz 150Hz 200Hz 250Hz 300Hz 400Hz 500Hz 600Hz 750Hz 1kHz 1.2Khz 1.5kHz 2kHz 2.5khz 3kHz 4kHz 5kHz 6kHz 7.5kHz 10kHz 12kHz 15kHz 20kHz 25kHz 30kHz 40kHz 50kHz 60kHz 75kHz 100Khz

50Hz-20kHz,27 50Hz 60Hz 75Hz 100Hz 120Hz 150Hz 200Hz 250Hz 300Hz 400Hz 500Hz 600Hz 750Hz 1kHz 1.2Khz 1.5kHz 2kHz 2.5khz 3kHz 4kHz 5kHz 6kHz 7.5kHz 10kHz 12kHz 15kHz 20kHz

50Hz-200kHZ,37 50Hz 60Hz 75Hz 100Hz 120Hz 150Hz 200Hz 250Hz 300Hz 400Hz 500Hz 600Hz 750Hz 1kHz 1.2Khz 1.5kHz 2kHz 2.5khz 3kHz 4kHz 5kHz 6kHz 7.5kHz 10kHz 12kHz 15kHz 20kHz 25kHz 30kHz 40kHz 50kHz 60kHz 75kHz 100Khz 120kHz 150kHz 200kHz

20Hz-200kHZ 15025























信号源输出阻抗

30欧姆、100欧姆可选、±1% @1kHz



AC测试信号电平

正常

10mV-2Vrms



zui小分辨率:10mV 准确度:10%x设定电压+2mV





100μA-20mArms



zui小分辨率:0.1mA



恒定电平

-----

-----

20mV-1Vrms



-----

-----

zui小分辨率:10mV 准确度: 10%





-----

-----

200μA-10mArms



-----

-----

zui小分辨率:0.1mA



DCR测试信号电平

1V DC

1V DC

50mV-2V DC



-----

-----

zui小分辨率:0.5mV



DC偏置电压源

-----

-----

0v-±5V



-----

-----

zui小分辨率:0.5mV 准确度: 1%





-----

-----

0mA-±50mA



-----

-----

zui小分辨率:0.5μA



LCR数字电桥测试参数

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR



DCR显示范围

0.00001Ω-999.999MΩ



LCR参数显示范围

|Z|, R, X 0.00001Ω-99.9999
|Y|, G, B 0.00001μs-99.9999s
C 0.0000pF-9.99999F
L 0.00001μH-99.9999kH
D 0.00001-9.99999
Q 0.00001-99999.9
θ(DEG) -179.999-179.999
θ(RAD) -3.14159-3.14159
△% -999.999%-999.999%





















显示位数

6

5

6



测量时间(≥10kHz)

快速:75/(13ms),中速:11/(90ms)慢速:2.7/(370ms)



等效电路

串联,并联



量程方式

自动,保持



触发方式

内部,手动,外部,总线



平均次数

1-255



清零功能

开路,短路,负载



数学运算

直读,ABS,%



触发延时设定

0--60.000s, 1ms步进



步进延时设定

0--60.000s, 1ms步进



列表扫描

10点列表扫描
可对频率,AC电压/电流,/ DC偏置电压/电流进行扫描测试
每扫描点可单独分选







比较器功能

10档分选,BIN1BIN9NGAUX



档计数功能



PASS,FALL前面板LED显示



内部非易失性存储器

100LCRZ仪器设定文件 201次测试结果



外部USB存储器

仪器设定文件,CSV数据文件,截屏(GIF图像)



接口

控制接口

HANDLER



通讯接口

USB HOST,RS232C,RS485(选件),GPIB(选件)



存储器接口

USB DEVICE(U盘存储或条形码扫描)
